一、方案概述

桥梁的损伤种类和损伤部位随着服役时间的增长会越来越多，其程度越来越严重。为了保证桥梁的安全营运和尽可能延长其安全使用年限，应对其进行结构健康状况进行鉴定与评估。采用布里渊分布式光纤监测技术可以实现桥梁钢结构体受力及变形情况，混凝土结构体裂缝、受力及变形情况。辅以相关试验，可以对其病害情况、损伤程度、病害与损伤原因、实有承载能力、功能以及能否正常运营等做出鉴定,给出明确结论，同时还可提出需采取的措施及维修加固的建议，供业主决策 。

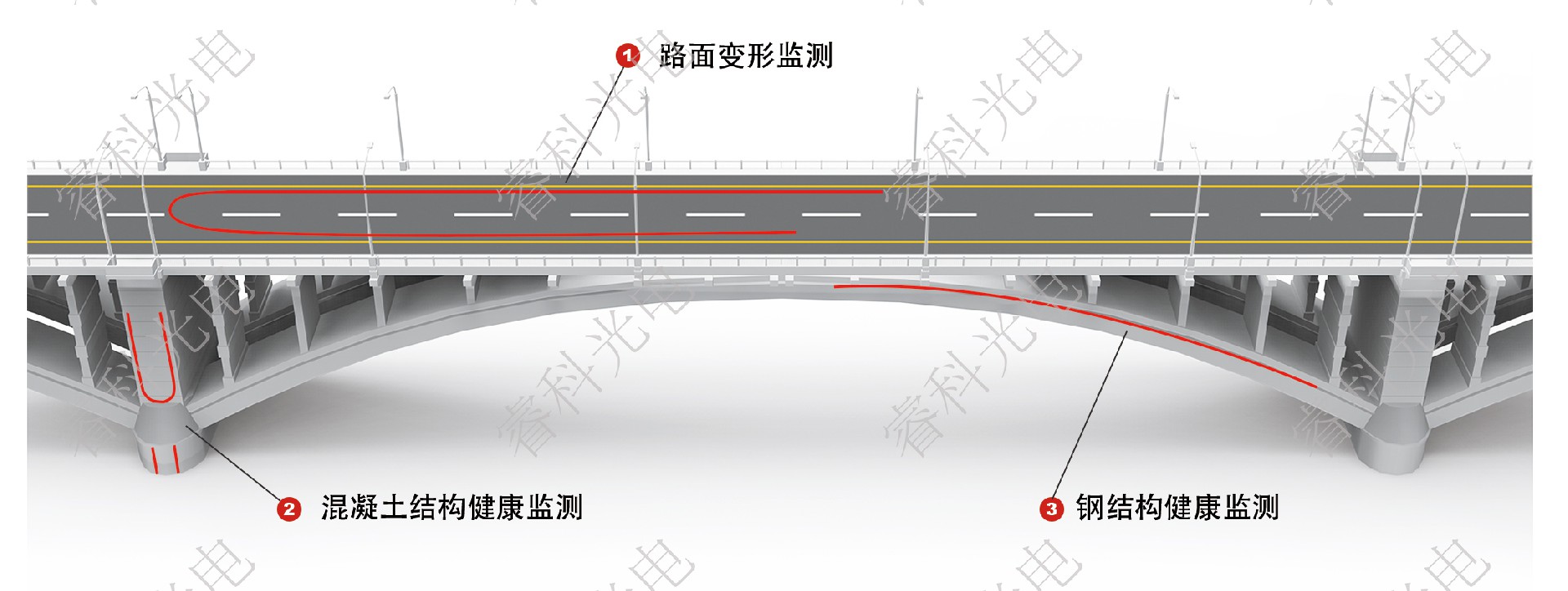

·       路面变形监测：通过监测埋设在路面层的光纤应变分布，可以实现对路面变形及裂缝的实时监测与定位。

·       混凝土结构监测：通过监测布设在桥墩、桥桩基础、梁式结构及桥面等混凝土结构物表面或预埋在混凝土结构内部的光纤应变分布，可以实现对混凝土结构物受力、变形和开裂情况的实时监测与定位。

·       钢结构监测：通过监测布设在公路/铁路沿线的光纤振动信号，可以实现公路/铁路沿线非法破坏或穿越防护栅栏，车辆或沿线滑坡导致的落石等异物侵入公路/铁路线路等行为进行实时监测与定位。

·       故障预警：系统能够基于实时数据分析，识别出潜在的故障点，并及时发出预警，帮助运维人员提前采取措施，减少故障发生的概率。

二、实施方案

三、特点优势梳理

1. 实时监测：桥梁分布式长距离应变实时监测，通过数据分析可以确定桥梁健康风险等级；

2. 监测设备多样性： 监测设备种类繁多，根据不同场景可以选择高空间分辨率和长距离的设备最长可达120公里，实时监测光纤沿线桥梁健康情况；

3. 结构简单： 系统结构简单，安装和维护便捷，降低系统整体运营成本；

4. 快速定位威胁： 系统融入GIS（地理信息系统）技术，形象标识报警点位置，方便运维人员快速找到风险点；

5. 数据上传支持： 支持向上级SCADA等系统上传数据，便于统一维护。

四、相关产品

1.RP1000系列高空间分辨率分布式布里渊光纤温度和应变分析仪

2.RP2000系列长距离分布式布里渊光纤温度和应变分析仪

3.RP4000系列长距离分布式布里渊光时域反射计（BOTDR）

4.RP7000系列分布式光纤多参量融合传感系统

5.RP-S-02-FRP型应变传感光缆

6.RP-S-05-MR型应变传感光缆

7.RP-C型温度应变复合传感光缆

8.RP-T-03-MR型温度传感光缆

五、典型案例

福建省厦门市海沧大桥分布式光纤应变监测项目

安徽省铜陵市铜陵长江大桥分布式光纤健康监测项目
