一、方案概述

地下综合管廊是指在城市地下用于集中铺设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道。建立全覆盖地下管廊的分布式光纤在线安全监测系统，对管廊沿线非法施工、管廊结构变形、火灾等危害管廊安全的事件及时发现并维护，降低企业损失，提升经济效益。使用布里渊长距离分布式光纤应变和温度感测技术，沿管廊全线布设应变和温度传感光缆，测量管廊全线的应变和温度分布，使用“温度差异直接探测法”探测管廊火灾和给排水管线爆管报警信息；使用“应变分布式波动法”监测地下管廊变形和破损；结合图形化安全监测软件，实现自动监测、定位和报警。使用振动探测法检测管廊沿线振动信号，及时对非法施工或危害管廊安全的行为报警 。

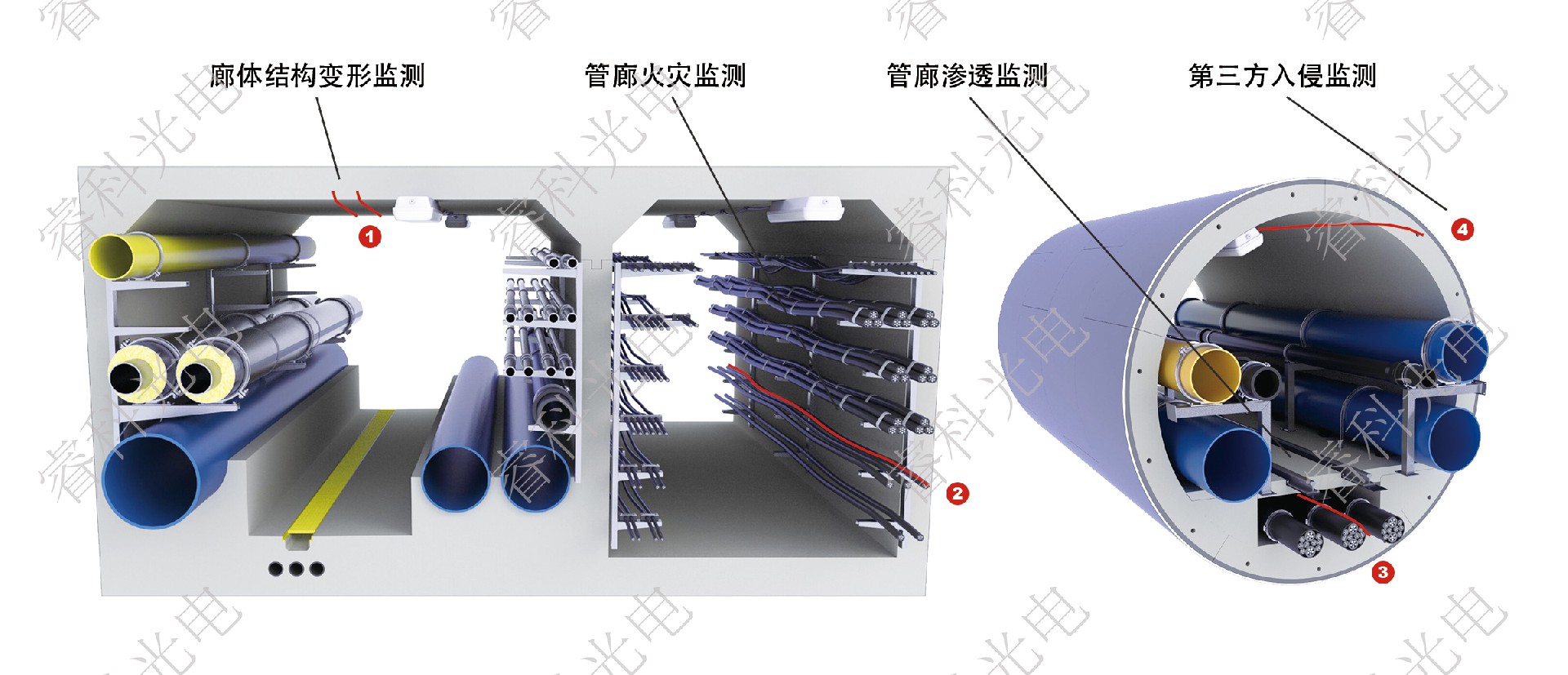

·       廊体结构变形监测：通过监测布设在管廊结构体表面或预埋在管廊结构内部的光纤应变分布，可以实现对廊体结构体受力、变形和开裂情况的实时监测与定位。

·       管廊渗透监测：通过监测布设在廊体结构物表面布设的光纤温度场分布，可以实现对管廊沿线的渗透进行实时监测与定位。

·       管廊火灾监测：通过监测布设在管廊顶的光纤温度场分布，可以实现对管廊沿线的火灾情况进行实时监测与定位。

·       第三方入侵监测：第三方入侵是指在管廊沿线附近进行的施工等人为活动行为而造成的管廊结构或性能的破坏。通过对管廊沿线的振动信号处理和模式识别，可以对管廊沿线的第三方入侵行为进行24小时实时监测、定位、分类和分级报警。

·       故障预警：系统能够基于实时数据分析，识别出潜在的故障点，并及时发出预警，帮助运维人员提前采取措施，减少故障发生的概率。

二、实施方案

三、特点优势梳理

1. 实时监测：综合管廊分布式长距离应变实时监测无漏点，通过数据分析可以确定管廊结构健康风险等级；

2. 火灾渗透监测： 提供管廊全线实时温度传感信号，对起火或温度异常信号实时报警；

3. 模式识别： 提供管廊全线的振动探测，通过模式识别，可以区分人工挖掘、机械挖掘等威胁行为；

4. 监测设备多样性： 监测设备种类繁多，根据不同场景可以选择高空间分辨率和长距离的设备，实时监测光纤沿线管廊结构健康情况；

5. 结构简单： 系统结构简单，安装和维护便捷，降低系统整体运营成本。

6. 快速定位威胁： 系统融入GIS（地理信息系统）技术，形象标识报警点位置，方便运维人员快速找到风险点。

7. 数据上传支持： 支持向上级SCADA系统上传数据，便于统一维护。

四、相关产品

1.RP1000系列高空间分辨率分布式布里渊光纤温度和应变分析仪

2.RP2000系列长距离分布式布里渊光纤温度和应变分析仪

3.RP4000系列长距离分布式布里渊光时域反射计（BOTDR）

4.RP7000系列分布式光纤多参量融合传感系统

5.RP-S-02-FRP型应变传感光缆

6.RP-S-05-MR型应变传感光缆

7.RP-C型温度应变复合传感光缆

8.RP-T-03-MR型温度传感光缆

五、典型案例

广东省珠海市横琴区智慧管廊分布式光纤安全监测项目
